工业机器人控制器 C1200
产品简介
纳博特 C1200 工业机器人控制系统采用 IPC+RTOS 设计，采用 X86 计算平台和 Linux RT 实时操作系统。
C1200 控制器内置多网口、数字输入/输出端口、RS485/232 COM 接口，方便用户与设备连接。C1200 增加超级电容+管理 IC，当外部掉电后可提供 5s 供电时间。
纳博特自主研发的控制算法，可以支持串联多关节、并联多关节、SCARA、直角坐标、连杆结构等标准构型机器人，还可定制开发特种结构多关节机器人。
因为纳博特优秀的硬件平台和算法能力，NRC 系列控制系统可支持异构多机协作，或最多 64 轴同步运动和插补计算。
目前纳博特已经具备弧焊、氩弧焊、激光焊、电阻焊（点焊）、激光切割、喷涂、点胶、码垛、传送带跟踪等多种通用工艺，并可根据用户需求进行定制工艺开发。
利用 NexDroid OpenAPI 接口，用户也可以自行设计开发工艺系统和人机交互界面，甚至可以自行实现专用的机器人正逆解与轨迹规划算法。
纳博特控制系统已经在上万台工业机器人设备上得到验证，其可靠性与稳定性值得客户信赖。
产品特点
- Intel X86 平台：采用 Intel Elkhart Lake J6412 平台，性能稳定可靠
- Linux RT 实时系统：搭载 Linux RT 实时操作系统，保障运动控制的确定性与实时性
- 超级电容保护：外部掉电后可提供 5s 供电时间，防止数据丢失
- 最多 64 轴同步：支持最多 64 轴同步插补运动，满足大型自动化系统需求
- 多机协作：支持一台控制器同时控制 4 台工业机器人，程序与参数独立
- 丰富接口：多网口、16 路 GPIO、RS485/RS232 等接口配置
- 多协议支持：支持 EtherCAT、Profinet、Ethernet/IP、CAN、OPC-UA、FinsTCP、TCP/IP、ModbusTCP、ModbusRTU
技术架构
总线型架构，扩展性良好
NRC 系列机器人控制器采用 EtherCAT、Canopen 总线实现伺服主从站连接，支持最多 64 轴同步运动，广泛应用于机器人、CNC 设备的控制。相比传统脉冲控制型方案，大幅降低系统布线与维护成本，可扩展性极佳。
轨迹优化，支持多机器人协作且支持二次开发
NRC 支持多机器人协作，能同时完成 4 台工业机器人的协作控制，并支持客户进行二次开发。
产品优势
接口丰富
C1200 控制器内置多网口、数字输入/输出端口、RS485/232 COM 接口以及 CAN 接口，方便用户与设备连接。
真正意义的多机
支持一台控制器同时控制 4 台机器人，每一台机器人的参数、程序相互独立，在运行及远程模式下可以令所有机器人同步运行、停止；在支持一托多的同时也支持每一台机器人搭配任意种类的外部轴，包括地轨、变位机、龙门架；同时支持双机协作模式，可令两台机器人的启停完全同步。
自带通用工艺
系统内置上下料、码垛、焊接、焊缝跟踪、视觉、激光切割、传送带跟踪、碰撞检测、拖拽示教等多种通用工艺，并可根据用户需求进行定制。通过使用已经内置的通用工艺功能，用户可以方便快速地实现所需工艺。
灵活编程
除传统示教器编程，还提供 PC 端示教软件和组态软件式触摸屏编程的模式。
产品参数
| 项目 | 参数 |
|---|---|
| 型号 | C1200 |
| CPU | Intel Elkhart Lake J6412 Platform |
| 内存 | 4G |
| 电源 | 24V（±20%），C1200 增加超级电容+管理 IC，外部掉电后可提供 5s 供电时间 |
| 操作系统 | Linux RT |
| 网口 | 1×EtherCAT，3×Ethernet |
| USB | 2×USB 3.2 Gen1 |
| 串口 | 1×RS232，1×RS485，带隔离 |
| I/O | 16×GPIO |
| 示教器 | （选配）T30 机器人专用示教器：8 寸 TFT 全触屏，Linux+QT |
| 控制轴数 | 64 轴同步插补运动 / 串联 6 轴机器人 + 地轨 + 2 轴变位机 × 2 |
| 通讯协议 | EtherCAT、Profinet、Ethernet/IP、CAN、OPC-UA、FinsTCP、TCP/IP、ModbusTCP、ModbusRTU |
| 操作模式 | 示教模式、再现模式、远程模式 |
| 编程方式 | 示教编程、离线编程、拖动示教 |
| 运动功能 | 点到点、直线、圆弧、样条曲线、直线横摆、FLYBY |
| 指令系统 | 运动指令、逻辑指令、输入输出指令、运算指令 |
| 位置控制方式 | 点到点控制、连续轨迹控制 |
| 坐标系统 | 关节坐标系、机器人坐标系、工具坐标系、用户坐标系 |
| 结构算法 | 6 轴串联机器人等 20 余种构型 |
| 应用 | 弧焊、氩弧焊、激光焊、电阻焊（电焊）、冲压、上下料、激光切割、喷涂、点胶、码垛、传送带跟踪等 |

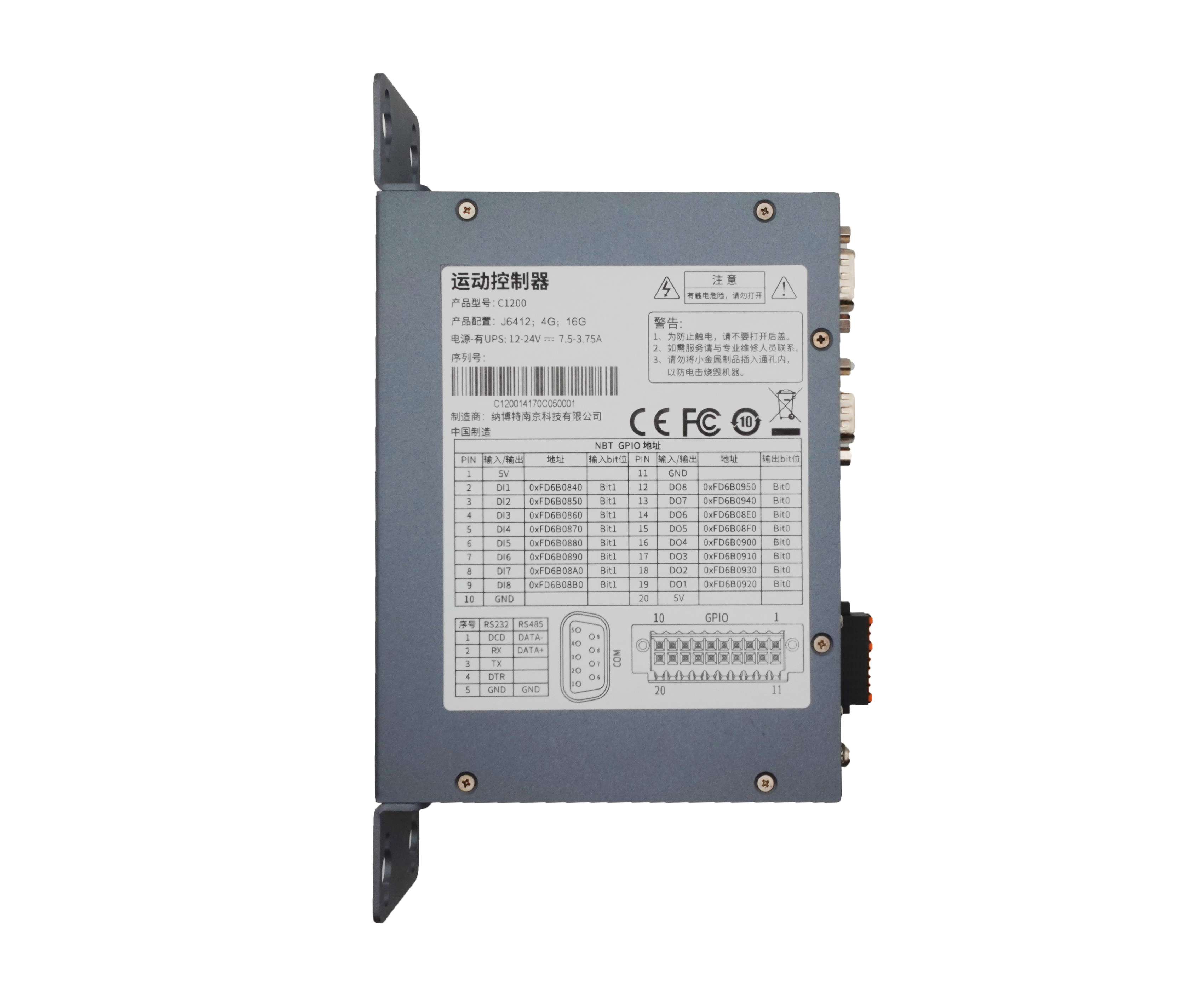

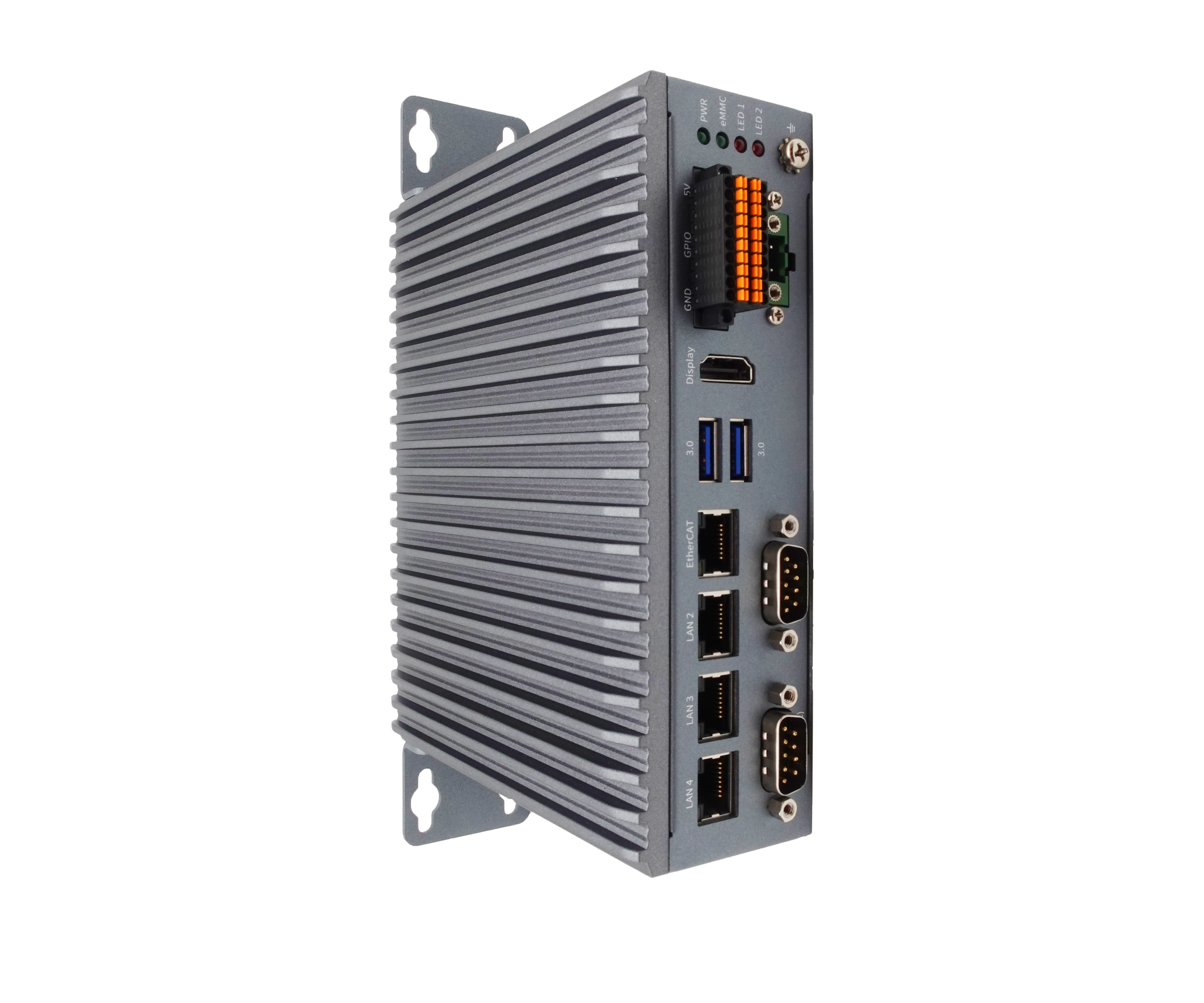

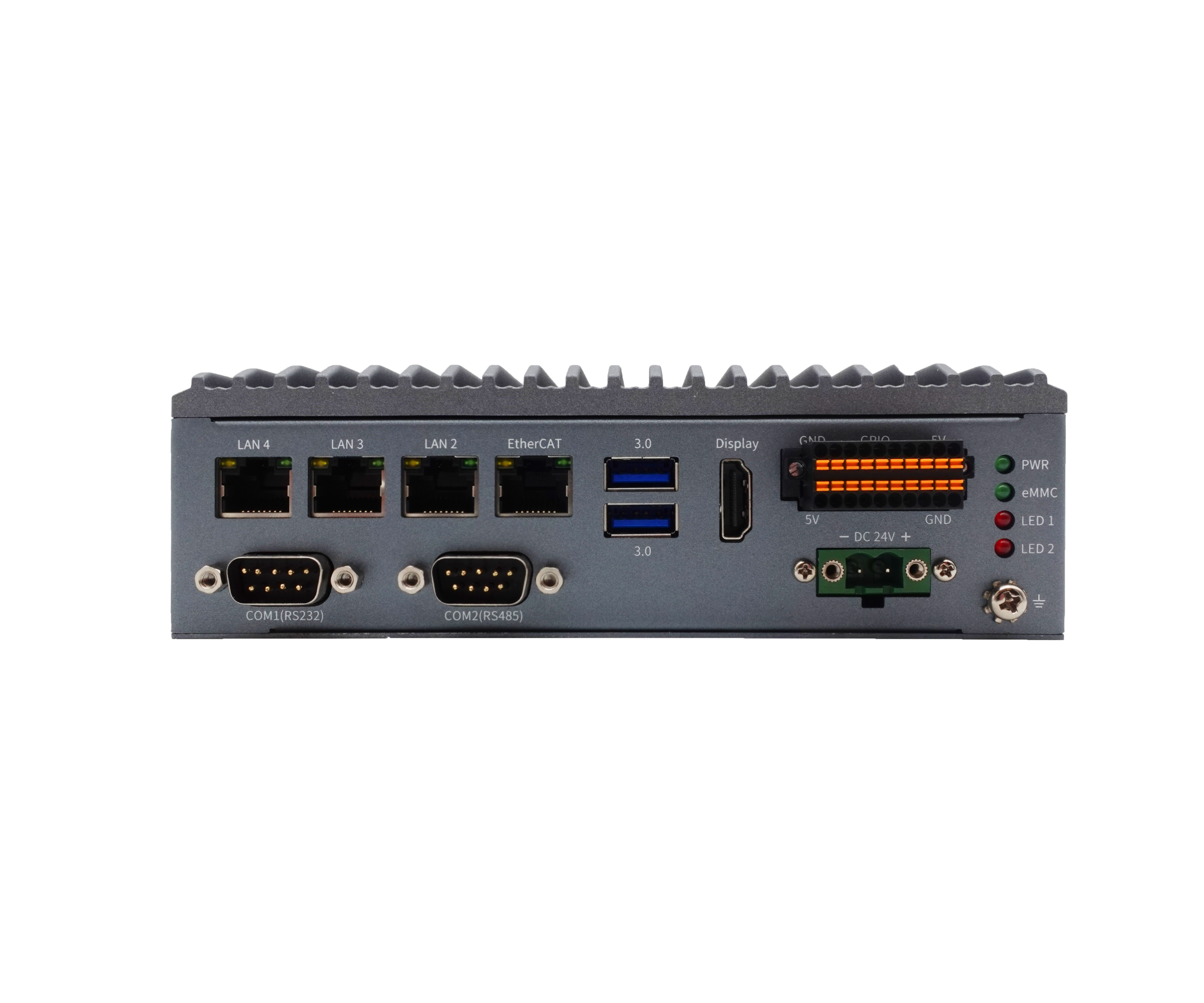

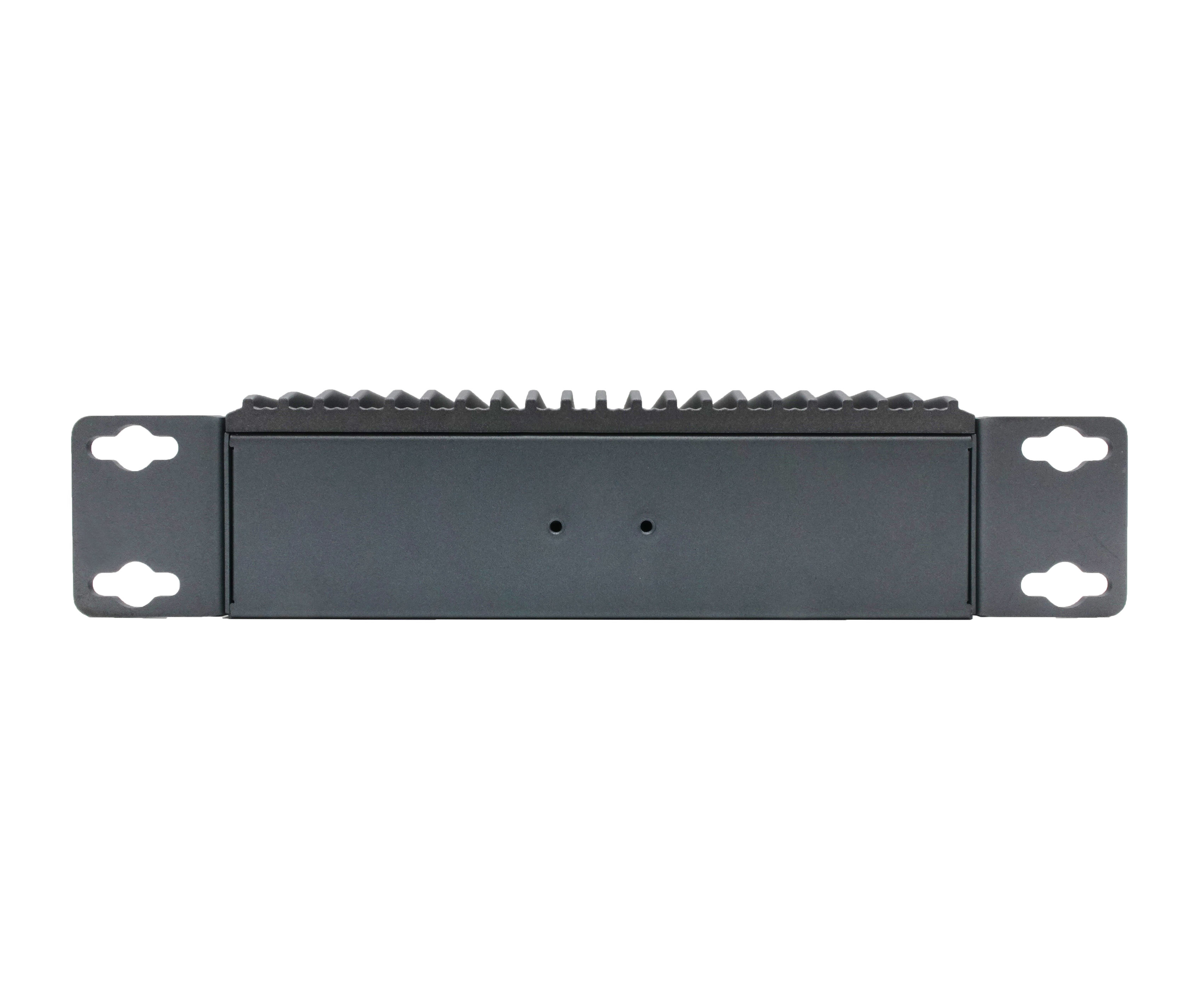

产品外观

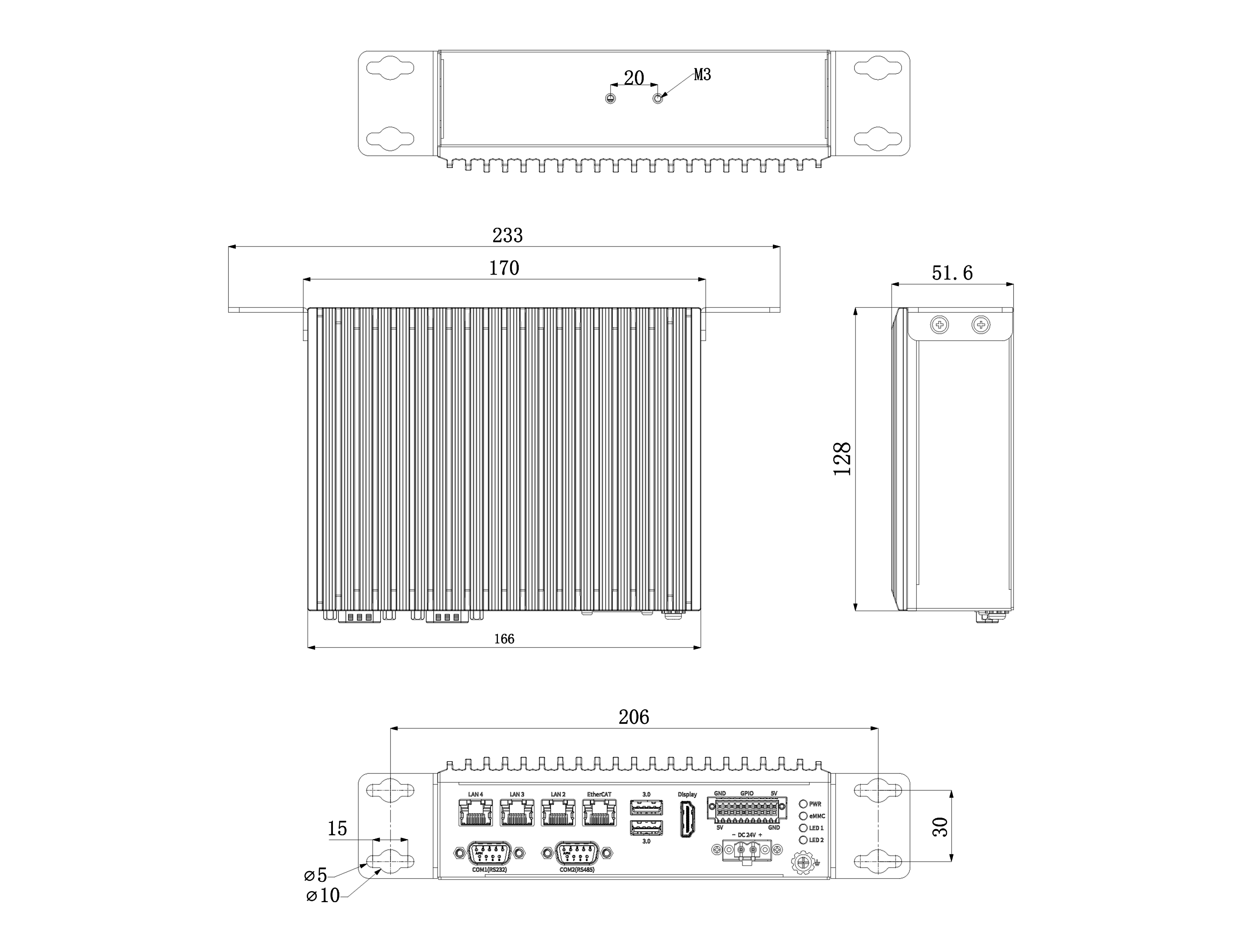

尺寸图
Q&A
Q：C1200 和 C1201 有什么区别？
A：C1200 和 C1201 都采用 Intel Elkhart Lake J6412 平台，主要区别在于：C1200 断电保护为 5 秒（超级电容），C1201 为 10 秒；C1200 的 I/O 为 16 路 GPIO（未标明隔离），C1201 为 16 路隔离 DI + 16 路隔离 DO；C1201 还多了 2 路 CAN 接口、编码器接口和 PWM 接口。
Q：C1200 最多能控制多少个轴？
A：C1200 最多支持 64 轴同步插补运动，可满足大型自动化产线和多机协同系统的控制需求。
Q：C1200 的断电保护功能有什么作用？
A：C1200 内置超级电容和管理 IC，当外部电源突然中断时，可提供最长 5 秒的后备供电时间，确保控制系统完成数据保存和安全停机，防止因突然断电导致的数据丢失。
Q：C1200 支持哪些机器人构型？
A：C1200 支持串联多关节、并联多关节、SCARA、直角坐标、连杆结构等多种标准构型机器人，并可根据用户需求定制开发特种结构多关节机器人。
Q：C1200 内置了哪些工艺包？
A：C1200 内置弧焊、氩弧焊、激光焊、电阻焊（点焊）、激光切割、喷涂、点胶、码垛、传送带跟踪、焊缝跟踪、视觉、碰撞检测、拖拽示教等多种通用工艺，并支持定制工艺开发。
Q：C1200 支持同时控制多台机器人吗？
A：支持。C1200 支持一台控制器同时控制最多 4 台工业机器人，每台机器人的参数和程序相互独立，并支持双机协作模式，令两台机器人启停完全同步。
