门型指令使用文档
环境
scara机器人，标准门型运动轨迹参数：
- 高度 ：25mm（在Z轴方向的位移距离）
- 宽度 ：300mm
位置
指令->运动控制类 -> 门型运动
参数

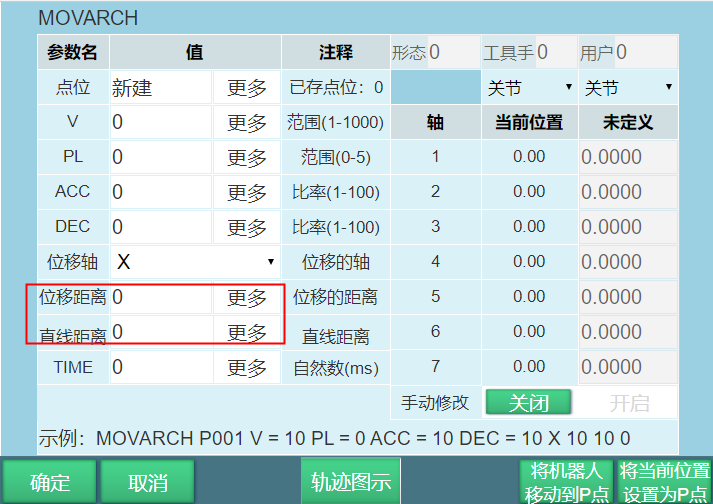

详细参数见下方图示：
| 按参数名 | 描述说明 |
|---|---|
| P/G | 使用局部位置变量（P）或全局位置变量（G）。当值为“新建”时，插入该指令则新建一个P变量，并将机器人的当前位置记录到该P变量。 |
| V | 运动速度，范围1-1000（默认笛卡尔参数最大速度为1000，范围根据实际填写的笛卡尔参数变化），单位为mm/s。 |
| PL | 平滑过渡等级，范围0-5。 |
| ACC | 加速度比率，范围1-100，单位为百分比。 |
| DEC | 减速度比率，范围1-100，单位为百分比。 |
| 位移轴 | （X,Y,Z）门型运动时进行位移的轴，标准门型运动位移的是Z轴方向。 |
| 位移距离 | 需要在位移轴上位移的距离，标准门型运动是在Z轴上位移25mm。 |
| TIME | 时间，范围非负整数，单位ms。提前时间执行下一条指令。 |
注意，当修改直线指令的速度时，加减速度以及加减速度会与速度成1：10的倍数关系自动显示，如需修改加减速度以及加减速度，可手动操作。
使用方法

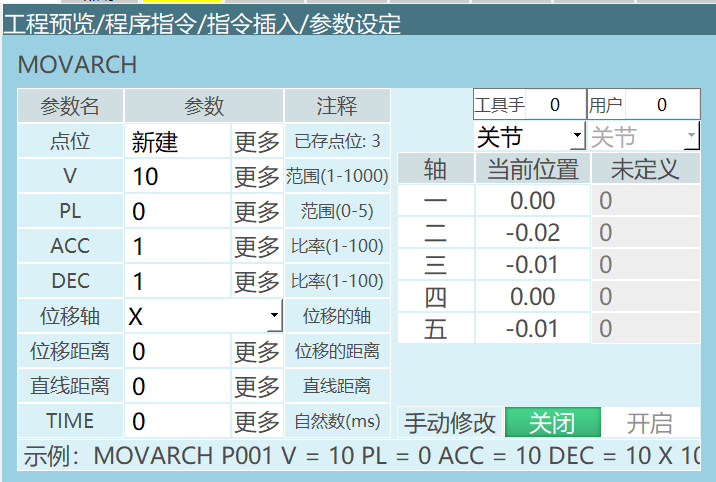

- 新建一个工程文件,然后点击打开>插入>运动控制类>门型运动。
- 示例：
MOVARCH P0001 V=100mm/s PL=5 ACC=10 DEC=10 Z 25 0
- 说明：
门型支持单步和试运行；
门型指令新建直线距离。

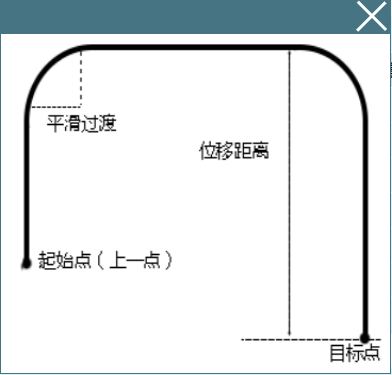

- 门型轨迹图示
参数介绍：+

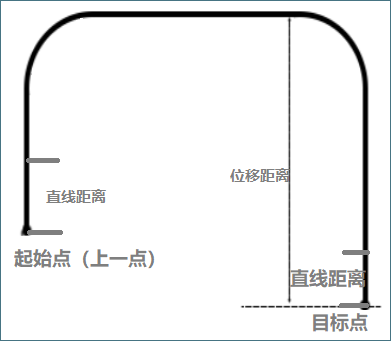

直线距离（如下图所示）：保证机器人走的位移距离有一段距离是以直线的方式走的（即为门型上升起始和下降末端之间的一段竖直运动的距离）。
使用方法：直线距离不能大于位移距离；直线距离范围是：[0,5000]（单位：mm）。
Ld是门型运动的起始点和目标点位之间的距离。
h1、h2分别是两端的位移距离。
L：计算长度（从运动开始，机器人的轨迹一定走的是直线，直到走完这个计算长度）。
情况分为两种：

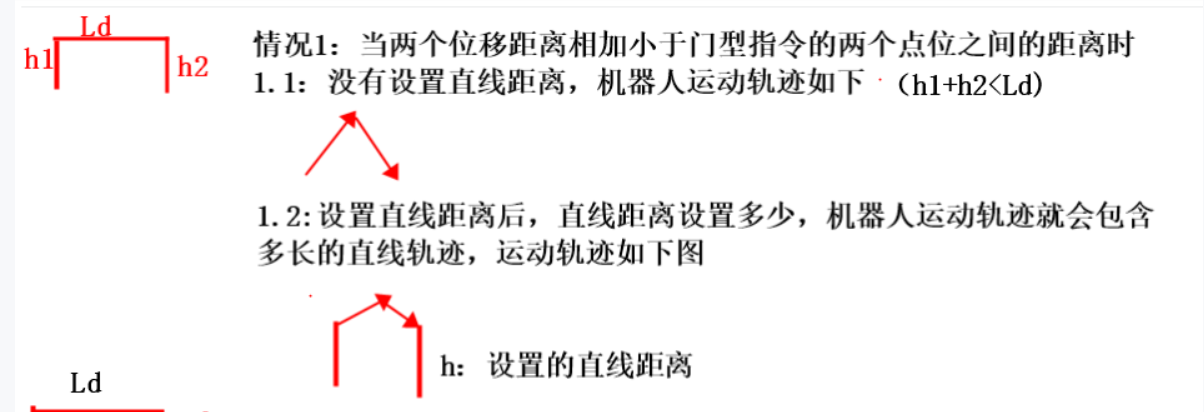

h1+h2 < Ld两端位移距离之和小于两个门型指令点位的距离时）。
直线距离设置为多少，机器人就会以直线的轨迹运行多少。

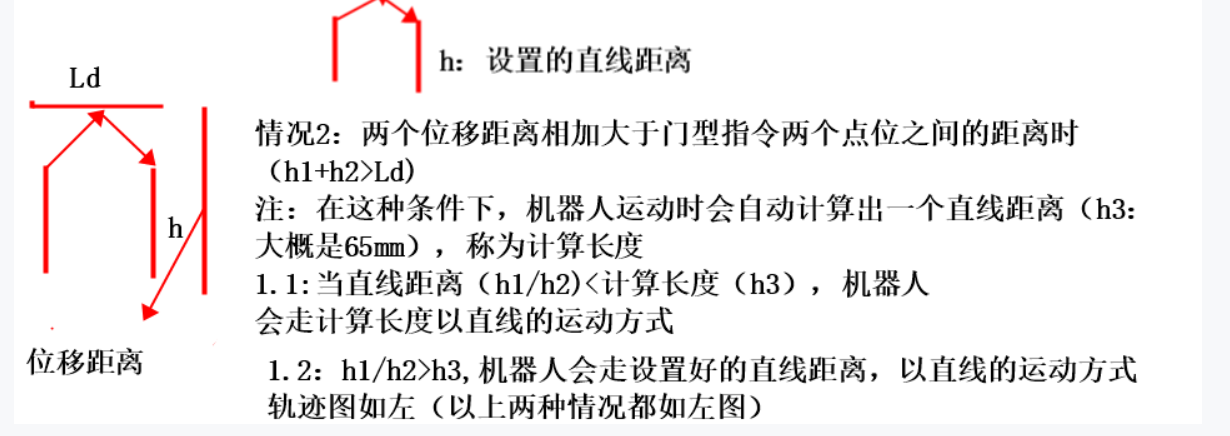

h1+h2>Ld(当 (两端位移距离之和大于两个门型指令点位的距离时，机器人会自动计算出一个L（计算长度）))
直线距离小于计算长度，机器人以直线的轨迹走计算长度
直线距离大于计算长度，机器人以直线的轨迹走直线距离的长度
AI 检索专用问答对 (Q&A for Retrieval)
Q: 标准门型运动轨迹的高度和宽度参数分别是多少？
A: 高度25mm，宽度300mm。
Q：门型运动过程中如何以快速平滑过渡？
A：设置PL可以平滑完成以更快的速度完成门型运动。
