天机七轴CBCBCBA定制适配
版本说明
目前该适配仅支持 24.03版本，原因是七轴模型目前只适配了24.03版本。模型适配流程与正常适配一致。
末端通讯板端口定义

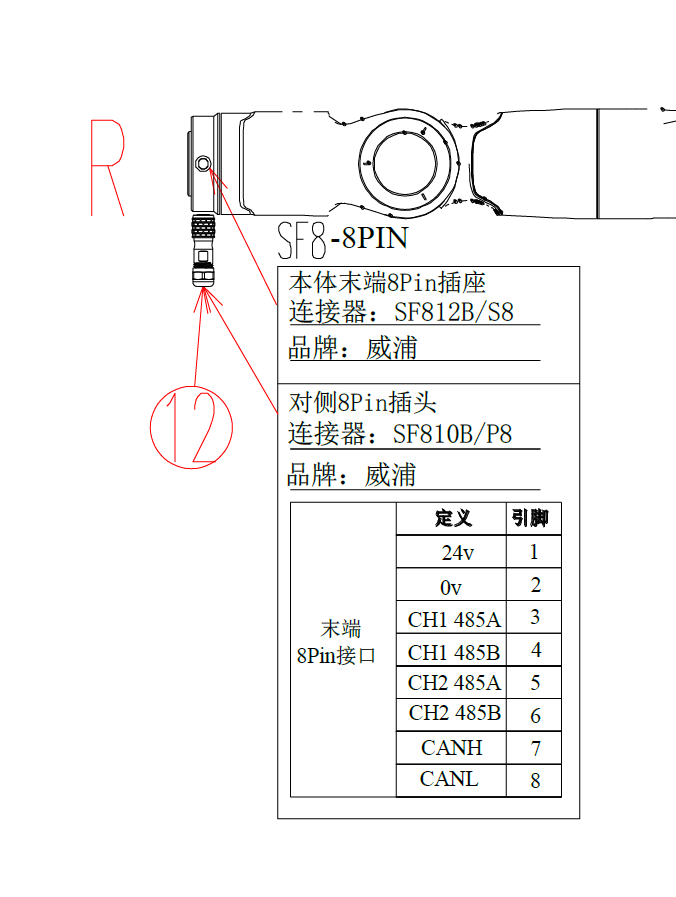

端口布局
端口功能说明
1和2端口：供电端口

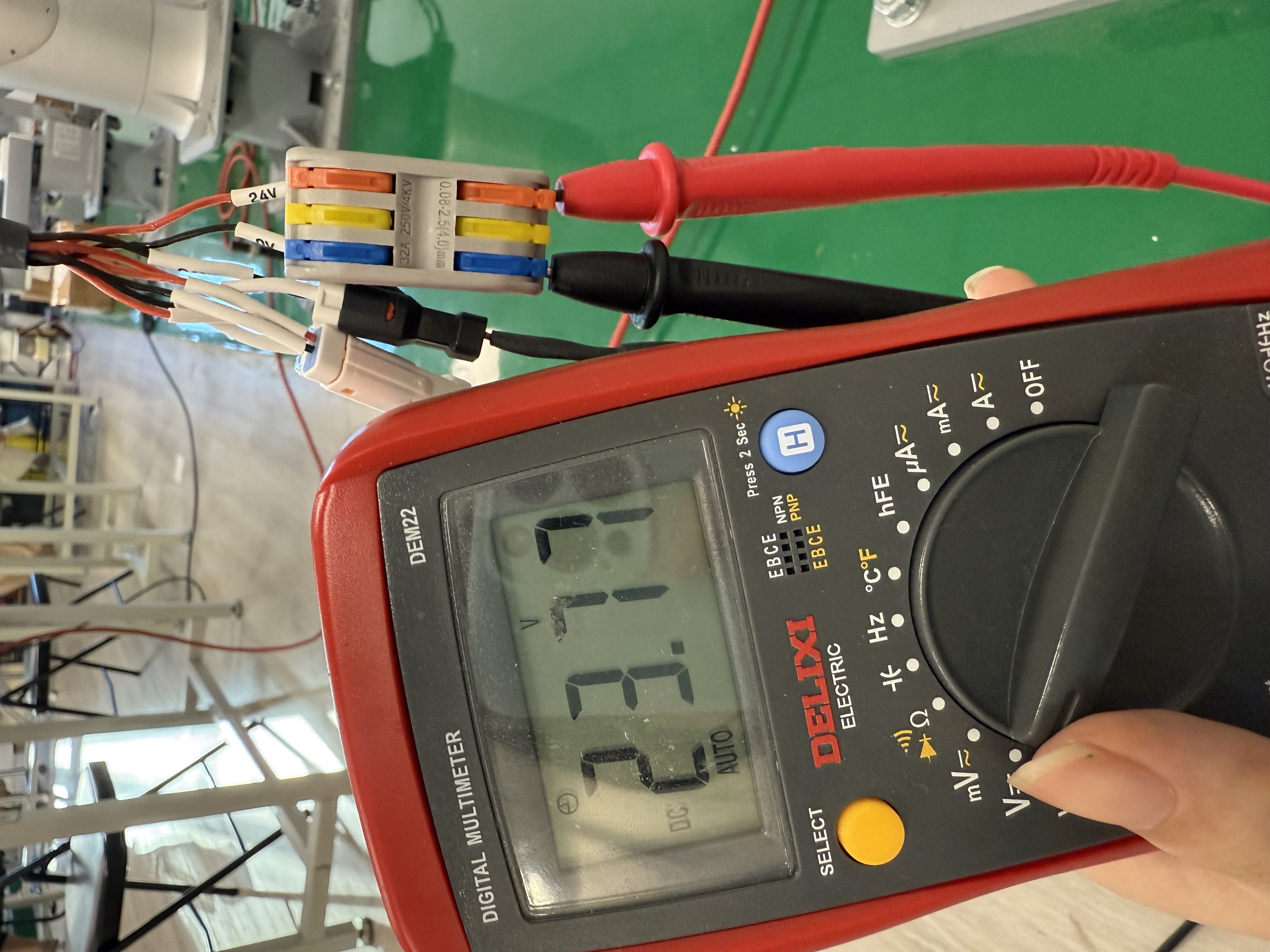

- 末端通讯板-8PIN_DC 24V接口是否有效检测：8Pin插头接入法兰末端，万用表测量24V输出口电压，无需配置节点
3和4端口：485 1通讯
- 注意：旧版本硬件（5月）的485 1功能不能使用
- 目前未有完善功能，只能进行读写转发操作

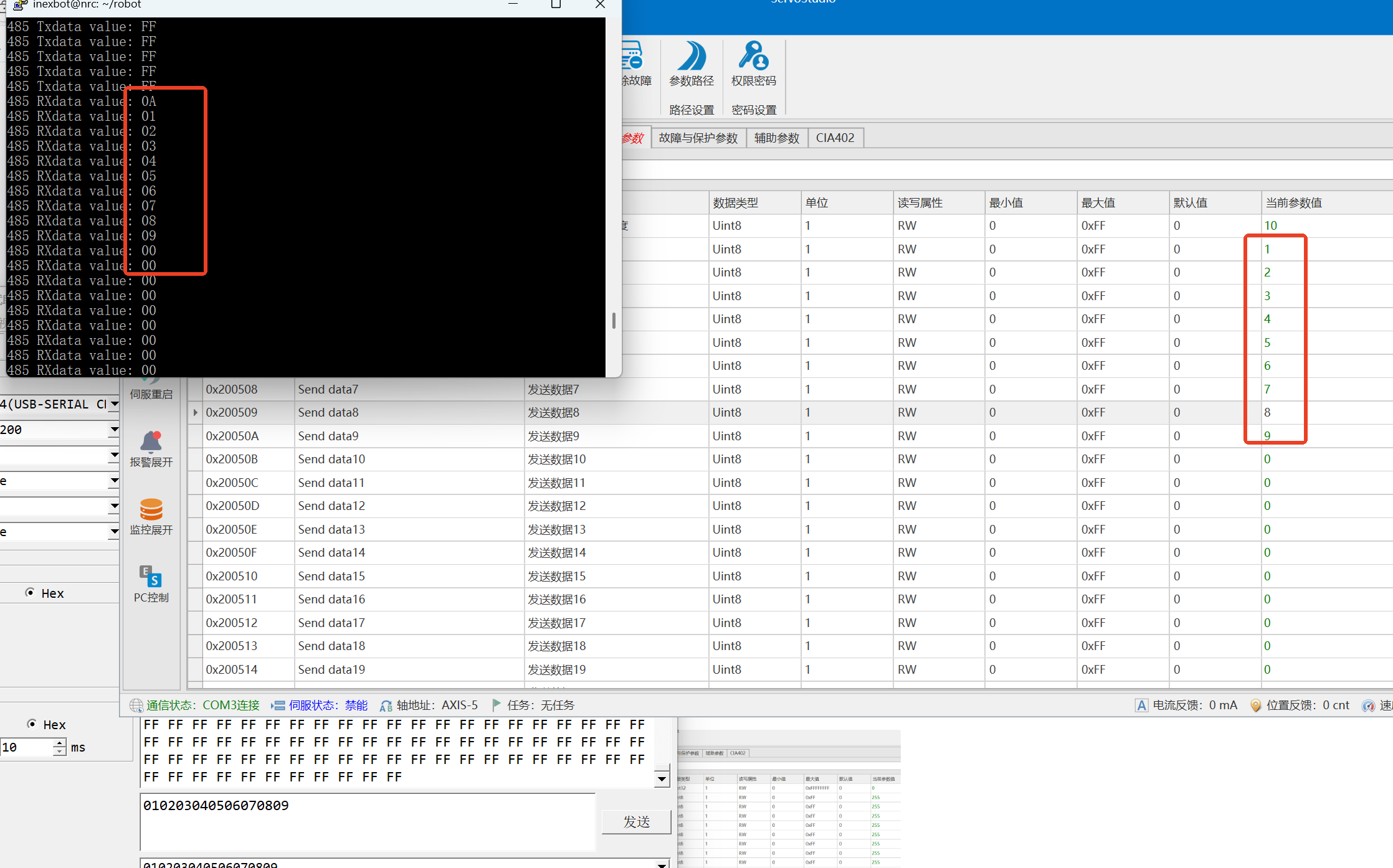

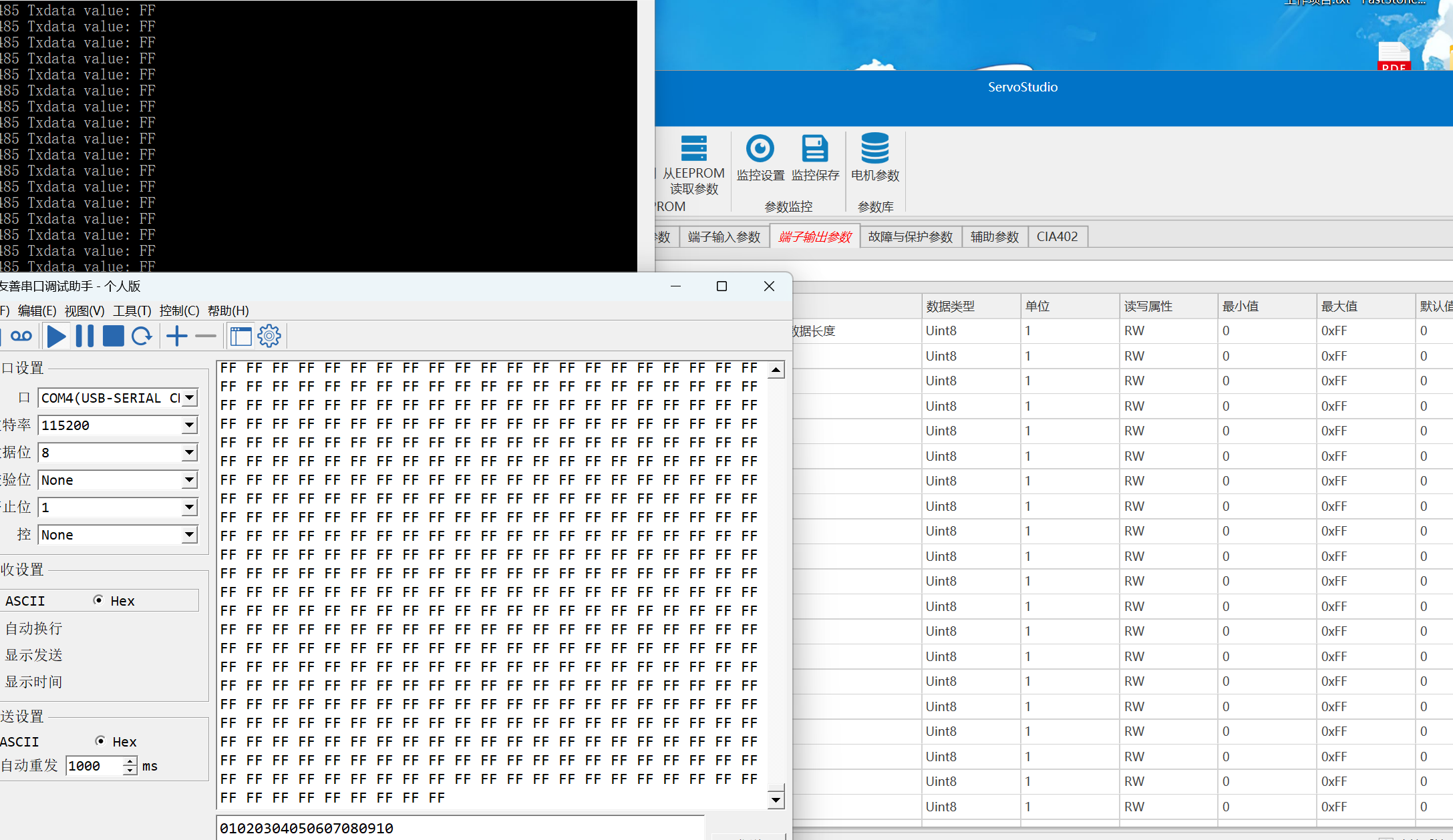

- 测试结果：控制器发送FF，上位机正常接收FF，串口模拟器正常读写
4和5端口：485 2通讯
- 目前未有完善功能，只能进行读写转发操作
7和8端口：CAN FD通讯
- 目前未有完善功能，只能进行读写转发操作

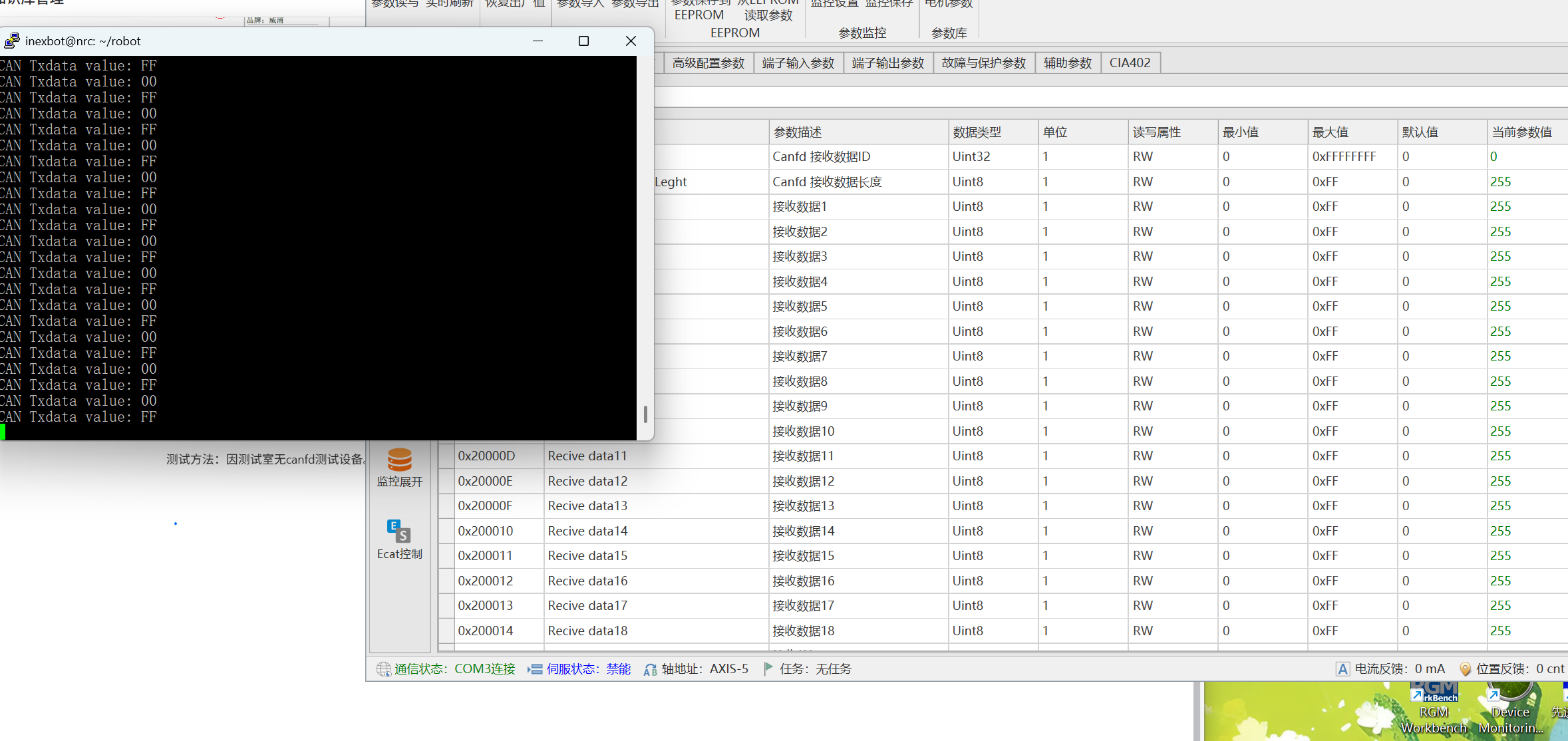

- 测试方法：采用伺服上位机通讯测试或者真实CAN FD测试设备

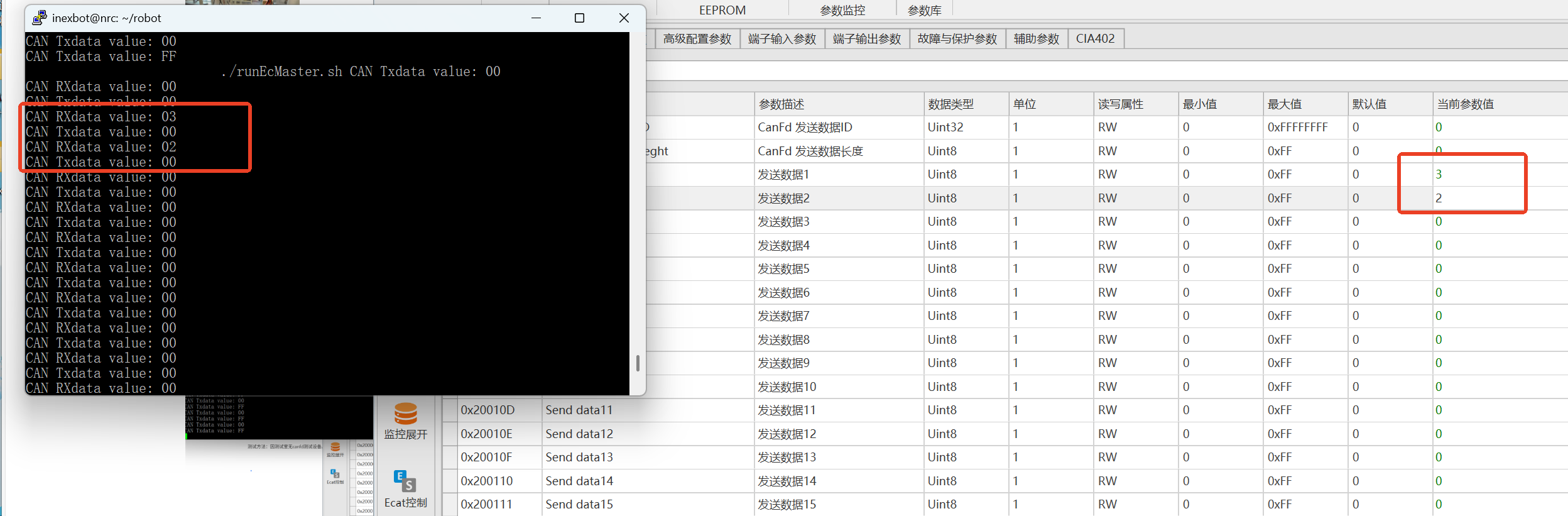

- 测试结果：控制器发送FF，上位机正常接收FF
AI 检索专用问答对 (Q&A for Retrieval)
Q: 天机七轴CBCBCBA适配支持哪些版本？
A: 目前仅支持24.03版本，七轴模型目前只适配了24.03版本。
Q: 末端通讯板的端口如何定义？
A: 末端通讯板共有8个端口：1和2端口为供电端口（24V），3和4端口为485 1通讯，4和5端口为485 2通讯，7和8端口为CAN FD通讯。
Q: 如何检测末端通讯板供电是否正常？
A: 将8Pin插头接入法兰末端，使用万用表测量24V输出口电压，无需配置节点。
Q: 485 1通讯功能有什么限制？
A: 旧版本硬件（5月）的485 1功能不能使用，目前485通讯仅有读写转发功能，尚未完善。
Q: CAN FD通讯如何测试？
A: 因测试室无CAN FD测试设备，暂时采用伺服上位机通讯测试，控制器发送FF，上位机正常接收FF即为测试通过。
