示教器换图
注意事项:
- T20示教盒仅支持更换开机图片
- 图片必须为png格式，除T20更换开机图片的格式为bmp
- Info文本编码格式必须为UTF-8
- 更换左侧图标:该功能仅支持22.07版本及以上版本
- PC版不需要升级，复制到程序安装目录下的change/img文件夹下
- T30、T20操作:若要一次性将所有内容更换，可以将以上所提到的所有文件压缩在一个.zip 压缩包内，升级该文件即可
- 图片命名时注意英文大小写
特殊说明:图片另存为时，当保存类型为PNG格式时，图片名不可以带后缀
当打开显示文件扩展名时，图片显示
当关闭显示文件扩展名时，图片显示
若出现打开显示图片扩展名时，图片显示Logo.png.png,则表示图片名为:Logo.png，重命名将.png删除即可
更换 LOGO（左上角图标）
- 准备一个 logo 图片文件，要求:145*60 像素，png 格式，命名为 Logo.png（注意英文大小写）；
- 将图片文件压缩为一个.zip 格式压缩包如 logo.zip；
- T30、T20操作: 将.zip 压缩包放在U盘根目录下，插在示教器上，升级该文件。
- PC版操作: 复制到程序安装目录下的change/img文件夹下。
T20更换开机图片（通电及走进度条的两张图）
- 准备两张图片，htq_logo.bmp、htq_logo_sys.bmp，分辨率均为 800*600，建议使用 24 位色；
- 将两张图片压缩为一个.zip 压缩包，如 open.zip；
- 将.zip 压缩包放在 U 盘根目录下，插在示教器上，升级该文件；
- 重启的同时，按住示教器左边一排从上往下数第二个按钮和 START、STOP 这三个按钮， 带示教器上出现四行字，其中第四行为红色字"please manual restart your system"字样， 断电重启示教器。
T20、T30更换程序启动图片步骤:
注:StartImage.png 为走完进度条后的一张图，SoftwareUpdatingBackground.png 为升级程序时的背景图
- 准备两张图片，分辨率均为 800*600，png 格式，分别命名为 StartImage.png、 SoftwareUpdatingBackground.png（注意英文大小写），其中后者为升级程序时的背景图片；
- 将两个文件压缩为一个.zip 压缩包，如 background.zip；
- T30、T20操作: 将.zip 压缩包放在U盘根目录下，插在示教器上，升级该文件。
（注：StartImage.png 为走完进度条后的一张图， SoftwareUpdatingBackground.png为升级程序时的背景图）
PC更换程序启动图片
注:WindowsStartImage.png为走完进度条后的一张图， SoftUpdatingBackgroundWindows.png为升级程序时的背景图
- 准备两张图片，分辨率均为 800*600，png 格式，分别命名为 WindowsStartImage.png、 SoftUpdatingBackgroundWindows.png（注意大小写），其中后者为升级程序时的背景图片；
- 将两个文件压缩为一个.zip 压缩包，如 background.zip；
- PC版操作: 复制到程序安装目录下的change/img文件夹下。
（注：windowsStartImage.png为走完进度条后的一张图， SoftUpdatingBackgroundWindows.png为升级程序时的背景图）
更换文字说明
文字说明为点击示教器内的 logo 后出现的"关于"界面中的公司介绍文字，更换方法如下:

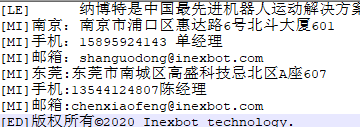

- 准备一个 txt 文档，内容为 9 行，每一行代表"关于"界面中的每一行文字，确保为 utf-8 编码格式（否则乱码），命名为 Info.txt；
[LE]:表示文字左对齐
[MI]:表示文字居中对齐
[ED]:表示二维码下一行的文字
将 Info.txt 压缩为一个.zip 压缩包，如 Info.zip；
T30、T20操作: 将.zip 压缩包放在U盘根目录下，插在示教器上，升级该文件；
PC版操作: 复制到程序安装目录下的change/img文件夹下。
更换二维码
二维码为文字说明旁边的二维码图片，更换方法如下:
准备一个 145*145 像素，格式为 png 的图片文件，文件名为 QR.png（注意英文大小写）；
将文件压缩成 QR.zip 文件；
T30、T20操作: 将QR.zip文件放在U盘根目录下，插在示教器上，升级该文件；
PC版操作: 复制到程序安装目录下的change/img文件夹下。
更换左侧图标
特别说明:该功能仅支持22.07版本及以上版本
准备所需更新的图片，分辨率均为92*53，png 格式，图片命名分别如下:
用户按钮图片:
| 用户 | 语言 | 未按下用户按钮图片命名 | 按下用户按钮图片命名 |
|---|---|---|---|
| 管理员 | 中文 | ManagerPageIcon.png | ManagerPageIconOnPressed.png |
| 管理员 | 英文 | enManagerPageIcon.png | enManagerPageIconOnPressed.png |
| 管理员 | 韩文 | krManagerPageIcon.png | krManagerPageIconOnPressed.png |
| 技术员 | 中文 | TechnologyPageIcon.png | TechnologyPageIconOnPressed.png |
| 技术员 | 英文 | enTechnologyPageIcon.png | enTechnologyPageIconOnPressed.png |
| 技术员 | 韩文 | krTechnologyPageIcon.png | krTechnologyPageIconOnPressed.png |
| 操作员 | 中文 | OperatorPageIcon.png | OperatorPageIconOnPressed.png |
| 操作员 | 英文 | enOperatorPageIcon.png | enOperatorPageIconOnPressed.png |
| 操作员 | 韩文 | krOperatorPageIcon.png | krOperatorPageIconOnPressed.png |
| 自定义用户 | 不区分语言 | CustomPageIcon.png | CustomPageIconOnPressed.png |
设置按钮图片
| 设置 | 语言 | 未按下设置按钮图片命名 | 按下设置按钮图片命名 |
|---|---|---|---|
| 设置 | 中文 | SettingPageIcon.png | SettingPageIconOnPressed.png |
| 设置 | 英文 | enSettingPageIcon.png | enSettingPageIconOnPressed.png |
| 设置 | 韩文 | krSettingPageIcon.png | krSettingPageIconOnPressed.png |
工艺按钮图片名称:
| 工艺 | 语言 | 未按下工艺按钮图片命名 | 按下工艺按钮图片命名 |
|---|---|---|---|
| 工艺 | 中文 | TechnologyPageIcon.png | TechnologyPageIconOnPressed.png |
| 工艺 | 英文 | enTechnologyPageIcon.png | enTechnologyPageIconOnPressed.png |
| 工艺 | 韩文 | krTechnologyPageIcon.png | krTechnologyPageIconOnPressed.png |
变量按钮图片名称:
| 变量 | 语言 | 未按下变量按钮图片命名 | 按下变量按钮图片命名 |
|---|---|---|---|
| 变量 | 中文 | VariablePageIcon.png | VariablePageIcon.png |
| 变量 | 英文 | enVariablePageIcon.png | enVariablePageIconOnPressed.png |
| 变量 | 韩文 | krVariablePageIcon.png | krVariablePageIconOnPressed.png |
状态按钮图片名称:
| 状态 | 语言 | 未按下状态按钮图片命名 | 按下状态按钮图片命名 |
|---|---|---|---|
| 状态 | 中文 | StatePageIcon.png | StatePageIconOnPressed.png |
| 状态 | 英文 | enStatePageIcon.png | enStatePageIconOnPressed.png |
| 状态 | 韩文 | krStatePageIcon.png | krStatePageIconOnPressed.png |
工程按钮图片名称:
| 工程 | 语言 | 未按下工程按钮图片命名 | 按下工程按钮图片命名 |
|---|---|---|---|
| 工程 | 中文 | ProListPageIcon.png | ProListPageIconOnPressed.png |
| 工程 | 英文 | enProListPageIcon.png | enProListPageIconOnPressed.png |
| 工程 | 韩文 | krProListPageIcon.png | krProListPageIconOnPressed.png |
程序按钮图片名称:
| 程序 | 语言 | 未按下程序按钮图片命名 | 按下程序按钮图片命名 |
|---|---|---|---|
| 程序 | 中文 | ProgramPageIcon.png | ProgramPageIconOnPressed.png |
| 程序 | 英文 | enProgramPageIcon.png | enProgramPageIconOnPressed.png |
| 程序 | 韩文 | krProgramPageIcon.png | krProgramPageIconOnPressed.png |
日志按钮图片名称:
| 日志 | 语言 | 未按下日志按钮图片命名 | 按下日志按钮图片命名 |
|---|---|---|---|
| 日志 | 中文 | RecordPageIcon.png | RecordPageIconOnPressed.png |
| 日志 | 英文 | enRecordPageIcon.png | enRecordPageIconOnPressed.png |
| 日志 | 韩文 | krRecordPageIcon.png | krRecordPageIconOnPressed.png |
监控按钮图片名称:
| 监控 | 语言 | 未按下监控按钮图片命名 | 按下监控按钮图片命名 |
|---|---|---|---|
| 监控 | 中文 | RealPageIcon.png | RealPageIconOnPressed.png |
| 监控 | 英文 | enRealPageIcon.png | enRealPageIconOnPressed.png |
| 监控 | 韩文 | krRealPageIcon.png | krRealPageIconOnPressed.png |
更换内容区图标、按钮及示例图片
准备所需更新的图片，png 格式，命名为***.png，每个图标的命名都是不一样的，例如干涉区为interfereRange.png（注意英文大小写），部分命名含英、韩语，在开头或结尾添加了en/kr
| 图标名称 | 命名 | 分辨率 |
|---|---|---|
| 工具手标定 | ToolHandCalibra.png | 128*128 |
| 用户坐标标定 | UserCoordinates.png | 128*128 |
| 系统设置 | SysSetting.png | 128*128 |
| 远程程序设置 | SelfStartProgramSetting.png enSelfStartProgramSetting.png krSelfStartProgramSetting.png | 200*200 |
| 复位点设置 | ResetPointSetting.png | 128*128 |
| Io | PeripheralFunctions.png | 128*128 |
| 机器人参数 | RobotParam.png | 128*128 |
| 外部轴参数 | ExternalAxisParam.png | 128*128 |
| 人机协作 | BtnMechanicalParameters.png | 128*128 |
| Modbus设置 | ModbusProgramSetting.png | 128*128 |
| 后台任务 | Backgroundtasks.png | 128*128 |
| TCP通讯设置 | BtnNetSet.png | 128*128 |
| 数据上传 | DAupload.png | 128*128 |
| 程序自启动 | ProgramSelfStart.png | 256*256 |
| 操作参数 | OperatePara.png | 128*128 |
| 版本升级 | VersionUpgrade.png | 128*128 |
| 时间设置 | timesetting.png | 128*128 |
| Ip设置 | networksetting.png | 128*128 |
| 导出程序 | Exportjobfile.png enExportjobfile.png krExportjobfile.png | 200*200 |
| 导入程序 | importjobfile.png enimportjobfile.png krimportjobfile.png | 200*200 |
| 一键备份系统 | Exportnativefile.png | 200*200 |
| 修改示教器配置 | Modifynativefile.png | 128*128 |
| 导出控制器配置 | BtnExportControlPara.png | 128*128 |
| 导入控制器配置 | BtnImportControlPara.png | 128*128 |
| 导出日志 | BtnExportControlLog.png BtnExportTBoxLog.png enBtnExportControlLog.png enBtnExportTBoxLog.png | 128*128 |
| 数据库升级 | DatabaseUpgrade.png | 128*128 |
| 自动备份 | Backup.png | 128*128 |
| 更多设置 | moreSet.png | 128*128 |
| Io配置 | IOSetting.png | 200*200 |
| 端口名称 | IOrename.png | 128*128 |
| Io复位 | IOResetting.png | 128*128 |
| 使能io | BtnEnableIOSetting.png | 128*128 |
| 报警消息 | IOAlarm.png | 128*128 |
| 状态提示设置 | StatusPromptSettings.png | 128*128 |
| 安全设置 | IoSavetySet.png | 128*128 |
| 干涉区范围 | interfereRange.png | 128*128 |
| 零点位置 | ZeroPosion.png | 128*128 |
| DH参数 | DHParam.png | 128*128 |
| 关节参数 | JointParam.png | 128*128 |
| 笛卡尔参数 | DecareParam.png | 128*128 |
| 点动速度 | InchSpeed.png | 128*128 |
| 运动参数 | InterpolationModeSetting.png | 128*128 |
| 从站配置 | RobotSetting.png | 200*200 |
| 伺服参数 | Servoparameter.png | 128*128 |
| 跟随误差 | BtnFolloError.png | 128*128 |
| 协作机器人 | CooperSetting.png | 128*128 |
| 电机过载保护 | overlordProtect.png | 128*128 |
| 动力学参数 | BtnKineticParameters.png | 128*128 |
| 力学功能 | BtnCollisionDetection.png | 128*128 |
| 拖拽示教 | BtnDragTeach.png | 128*128 |
| 自适应加减速度 | auto_modify_vel.png | 128*128 |
| 负载使能 | payloadbutton.png | 128*128 |
| Modbus参数 | modbusSetting.png | 128*128 |
| Modbus程序 | modbusProgram.png | 128*128 |
| Finstcp参数 | finsSetting.png | 245*192 |
| 激光切割工艺 | LaserSetting.png | 128*128 |
| 喷涂工艺 | Spray.png | 128*128 |
| 打磨工艺 | BtnPolish.png | 128*128 |
| 寻位跟踪 | BtnArcTrack.png | 128*128 |
| 焊接工艺 | WeldSetting.png | 534*534 |
| 码垛工艺 | pallet.png | 128*128 |
| 视觉工艺 | VisualSetting.png | 128*128 |
| 传送带工艺 | TrackConveyor.png | 128*128 |
| 专用工艺 | BtnBWBTech.png | 128*128 |
| 全局参数 | BtnLaserBore.png | 128*128 |
| 切割参数 | BtnLaserCut.png | 128*128 |
| 模拟量匹配 | Analog.png | 128*128 |
| Io设置 | LaserSet.png | 200*200 |
| 手动操作 | hand_operation.png | 200*200 |
| 数字量设置 | SprayDigitalIO.png | 128*128 |
| 模拟量设置 | SprayAnalog.png | 128*128 |
| 时序 | SpraySequence.png | 128*128 |
| 轨迹参数 | SprayTrack.png | 128*128 |
| 手动操作 | SprayHandOperat.png | 128*128 |
| 打磨参数 | BtnPolishPara.png | 128*128 |
| 跟踪 | BtnTrackSetting.png | 128*128 |
| 寻位 | BthArcTrack.png | 128*128 |
| 激光器设置 | BtnArcSearch.png | 128*128 |
| 焊机设置 | WeldMachine.png | 534*535 |
| 焊接io | WeldIOSetting.png | 534*534 |
| 电流电压匹配 | CurrentVoltageMatching.png | 534*534 |
| 焊接参数 | WeldParamPosition.png | 534*534 |
| 焊接装备 | WeldingEquipmentSetting.png | 534*534 |
| 摆焊参数 | Weldparameters.png | 535*534 |
| 相贯线 | WeldIntersectingline.png | 534*534 |
| 手动操作 | ManualOperation.png | 534*534 |
| 码垛参数 | Palleteasy.png | 128*128 |
| 生成文件 | Palletcreatefile.png | 128*128 |
| 位置调试 | Palletmultiple.png | 128*128 |
| 视觉参数设置 | VisualParamSetting.png | 128*128 |
| 视觉范围设置 | VisualRangeSetting.png | 128*128 |
| 视觉位置参数 | vision_pos.png | 128*128 |
| 位置调试 | pos_debug.png | 128*128 |
| 视觉标定 | visualCarbin.png | 101*100 |
| 参数设置 | BtnTrackConPara.png | 128*128 |
| 全局位置 | GlobalPosition.png | 128*128 |
| 全局数值 | SysLog.png | 128*128 |
| 输入输出 | IOState.png | 128*128 |
| Io功能状态 | btnAllIOState.png | 128*128 |
| 系统状态 | systemState.png | 128*128 |
| 激光状态 | laser_state.png | 128*128 |
| NP参数 | NPara.png | 128*128 |
| 零点位置 | ExternalAxisZeroPosition.png | 128*128 |
| 外部轴标定 | ExternalAxisCalibtation.png | 128*128 |
| 关节参数 | btnOutterJointParamSetting.png | 128*128 |
| 点动速度 | InchSpeed.png | 128*128 |
| 图片名 | 命名 | 分辨率 |
|---|---|---|
| 用户标定 | UserCO.png | 240*210 |
| 坡度调节 脉冲 | pulseadjuest.png krpulseadjuest.png enpulseadjuest.png | 535*246 |
| 坡度调节 功率 | laserpoweradjuest.png krlaserpoweradjuest.png enlaserpoweradjuest.png | 566*257 |
| 激光功率匹配 | IUMatch.png | 512*512 |
| 气压匹配 | iuPicture.png | 210*210 |
| 开枪时序 | GunSequence.png enChangeSequence.png | 870*778 |
| 换料时序 | ChangeSequence.png krChangeSequence.png | 818*820 |
| 轨迹参数 平面1 | Flat1.png | 1000*1000 |
| 平面2 | Flat2.png | 1000*1000 |
| 平面3 | Flat3.png | 1000*1000 |
| 平面4 | Flat4.png | 1000*1000 |
| 立体1 | Space1.png | 1000*1000 |
| 立体2 | Space2.png | 1000*1000 |
| 自定义2 | sprayTwoStagePlan.png ensprayTwoStagePlan.png | 589*201 |
| 自定义3 | sprayThreeStagePlan.png ensprayThreeStagePlan.png | 590*202 |
| 点位设定 直线第一段 | sprayFirstLine.png ensprayFirstLine.png | 229*48 |
| 点位设定 直线第二段 | spraySecondLine.png enspraySecondLine.png | 202*41 |
| 直线第三段 | sprayThirdLine.png | 213*42 |
| 圆弧第一段 | sprayFirstArc.png ensprayFirstArc.png | 212*52 |
| 圆弧第二段 | spraySecondArc.png enspraySecondArc.png | 194*65 |
| 圆弧第三段 | sprayThirdArc.png | 189*60 |
| 终点 | sprayEndensprayEnd | 44*44 |
| 激光器标定第1点 | laserPoint1.png | 516*442 |
| 激光器标定第2点 | laserPoint2.png | 515*443 |
| 激光器标定第3点 | laserPoint3.png | 516*440 |
| 激光器标定第4点 | laserPoint4.png | 516*443 |
| 激光器标定第5点 | laserPoint5.png | 515*439 |
| 激光器标定第6点 | laserPoint6.png | 515*442 |
| 激光器标定第7点 | laserPoint7.png | 513*439 |
| 电流控制匹配 | weldCurrentDiagram.png enweldCurrentDiagram.png | 1417*1042 |
| 电压控制匹配 | weldVoltageDiagram.png enweldVoltageDiagram.png | 1417*1042 |
| 相贯线设置 | intersection.png enintersectionPointPlace.png | 435*286 |
| 相贯线标定 | intersectionPointPlace.png krintersectionPointPlace.png enintersectionPointPlace.png | 582*301 |
| 变位机设置图示 | WeldGunSet.png | 330*282 |
| 焊接装备设置 再起弧 | weldequipdetail.png | 1968*852 |
| 托盘设置 | Settray.png enSettray.png krSettray.png | 250*200 |
| 工件参数 | Workpiecepara.png enWorkpiecepara.png krWorkpiecepara.png | 415*313 |
| 工件参数 | Workpiecepara-space.png enWorkpiecepara-space.png krWorkpiecepara-space.png | 538*401 |
| 码垛 重叠模式-说明 交替 | ExplainAlternate.png enExplainAlternate.png | 241*241 |
| 自定义 | ExplainCustom.png enExplainCustom.png | 240*241 |
| 相同 | ExplainIdentical.png enExplainIdentical.png | 240*240 |
| 放货点高度补偿 | ExplainAltimetricCompensation.png enExplainAltimetricCompensation.png | 720*627 |
| 固定放货点高度、竖直方向排布 | ExplainVerticalDirection.png enExplainVerticalDirection.png | 914*548 |
| 层自动对齐 | ExplainAutomaticAlignment.png enExplainAutomaticAlignment.png | 1671*817 |
| 自动旋转姿态 | ExplainAutorotation.png enExplainAutorotation.png | 1599*573 |
| 重复 | Explainrepeat.png enExplainrepeat.png | 756*301 |
| 固定辅助点高度、固定入口点位置 | Setgetposition.png enSetgetposition.png | 409*603 |
| 位置设置 | Setposition.png enSetposition.png | 409*603 |
| 下降接近 | Dropclose enDropclose krDropclose | 309*392 |
| 接近下降 | Closedrop enClosedrop krClosedrop | 309*392 |
| 接近说明 | Approachdirection enApproachdirection | 543*527 |
| 平面模式 行列 整体旋转角度0°90°180°-90° | RanksModel0.png enRanksModel0.png RanksModel90.png enRanksModel90.png RanksModel180.png enRanksModel180.png RanksModel-90.png enRanksModel-90.png | 824*757 826*758 826*758 826*758 |
| 纵横交错 整体旋转角度0°90°180°-90° | crisscross0.png encrisscross0.pngCrisscross90.png encrisscross90.pngCrisscross180.png encrisscross180.pngCrisscross-90.png encrisscross-90.png | 826*758 826*758 826*758 826*758 |
| 回字型 整体旋转角度0°90°180°-90° | HuiType0.png enHuiType0.pngHuiType90.png enHuiType90.pngHuiType180.png enHuiType180.pngHuiType-90.png enHuiType-90.png | 826*758 826*758 826*758 826*758 |
| 五花垛 整体旋转角度0°90°180°-90° | FiveFlowerStack0.png enFiveFlowerStack0.png krFiveFlowerStack0.png FiveFlowerStack90.png enFiveFlowerStack90.png krFiveFlowerStack90.png FiveFlowerStack-90.png enFiveFlowerStack-90.png krFiveFlowerStack-90.png FiveFlowerStack180.png enFiveFlowerStack180.png krFiveFlowerStack180.png | 826*758 826*758 826*758 826*758 |
| 生成文件 | Setputposition.png enSetputposition.png | 409*603 |
| 传送带标定 | Conveyor1.png enConveyor1.png krConveyor1.png | 700*500 |
| 传感器标定 | Conveyor2.png enConveyor2.png krConveyor2.png | 700*500 |
| 跟踪范围设置 | Track.png TrackEnlishVersion.png | 685*685 |
| 五轴串联多关节 | fiveAxisRobotCN.png fiveAxisRobotEN.png | 360*360 |
| 四轴并联机器人 | delta_CN.png delta_EN.png | 449*336 |
| 四轴直角 | forurAxisAngleCN.png forurAxisAngleEN.png | 430*360 |
| 四轴SCARA异型1 | fourAxisAbnormityRobotCN.png fourAxisAbnormityRobotEN.png | 360*360 |
| 四轴码垛丝杆 | fourAxisPallet1RobotCN.png fourAxisPallet1RobotEN.png | 400*360 |
| 四轴极坐标异型 | fourAxisPolarAbnormityCN.png fourAxisPolarAbnormityEN.png | 382*304 |
| 四轴串联多关节 | fourAxisRobotCN.png fourAxisRobotEN.png | 360*360 |
| 四轴SCARA | fourAxisScaraRobotCN.png fourAxisScaraRobotEN.png | 360*360 |
| 四轴连杆码垛 | fourAxisStackRobotCN.png fourAxisStackRobotEN.png | 360*360 |
| 龙门焊接模型 | gantry_weld_robot_CN.png gantry_weld_robot_EN.png | 430*360 |
| 三轴直角异型 | threeAxisAbnormityRobotCN.png threeAxisAbnormityRobotEN.png | 360*360 |
| 三轴直角 | threeAxisAngleRobotCN.png threeAxisAngleRobotEN.png | 450*360 |
| 三轴SCARA | threeAxisScaraRobotCN.png | 360*360 |
| 二轴SCARA | twoAxisScaraRobotCN.png twoAxisScaraRobotEN.png | 360*360 |
| 单轴 | oneAxisRobotCN.png oneAxisRobotEN.png | 360*360 |
| 酒槽机型 | wine_chamfer_CN.png | 360*360 |
| 外部轴标定图示 | SyncGroundRail.png | 470*446 |
| 门型指令轨迹图示 | movearch.png | 360*360 |
| 切割圆指令示例图 | laser_circle.png | 800*600 |
简便方法
T30、T20操作: 若要一次性将所有内容更换，可以将以上所提到的所有文件压缩在一个.zip压缩包内，升级该文件即可。
PC版操作: 复制到程序安装目录下的change/img文件夹下
注意事项: 直接压缩请勿单独拉出文件压缩
AI 检索专用问答对 (Q&A for Retrieval)
Q: 示教器换图有哪些注意事项？
A: 示教器换图注意事项包括:T20示教盒仅支持更换开机图片；图片必须为png格式，除T20更换开机图片的格式为bmp；Info文本编码格式必须为UTF-8；更换左侧图标功能仅支持22.07版本及以上版本；PC版不需要升级，复制到程序安装目录下的change/img文件夹下；图片命名时注意英文大小写；图片另存为时，当保存类型为PNG格式时，图片名不可以带后缀。
Q: T20示教盒支持更换哪些图片？
A: T20示教盒仅支持更换开机图片（通电及走进度条的两张图）。
Q: 示教器换图的图片格式有什么要求？
A: 图片必须为png格式，除T20更换开机图片的格式为bmp。
Q: Info文本编码格式有什么要求？
A: Info文本编码格式必须为UTF-8，否则会出现乱码。
Q: 更换左侧图标功能支持哪些版本？
A: 更换左侧图标功能仅支持22.07版本及以上版本。
Q: PC版如何更换图片？
A: PC版不需要升级，将图片文件复制到程序安装目录下的change/img文件夹下即可。
Q: T30、T20如何一次性更换所有内容？
A: 将所有需要更换的文件压缩在一个.zip压缩包内，升级该文件即可一次性更换所有内容。
Q: 如何更换LOGO（左上角图标）？
A: 准备一个145*60像素、png格式、命名为Logo.png的图片文件，压缩为.zip格式压缩包，T30、T20将压缩包放在U盘根目录下插在示教器上升级，PC版复制到change/img文件夹下。
Q: T20如何更换开机图片？
A: 准备两张800*600分辨率、24位色的bmp格式图片（htq_logo.bmp、htq_logo_sys.bmp），压缩为.zip压缩包放在U盘根目录下升级；重启时按住示教器左边一排从上往下数第二个按钮和START、STOP三个按钮，出现四行字后断电重启。
Q: 如何更换程序启动图片？
A: 准备两张800*600分辨率、png格式的图片（StartImage.png、SoftwareUpdatingBackground.png），压缩为.zip压缩包，T30、T20放在U盘根目录下升级，PC版复制到change/img文件夹下。
Q: 如何更换文字说明？
A: 准备一个9行内容的txt文档（每行代表"关于"界面中的一行文字），确保为utf-8编码格式，命名为Info.txt，压缩为.zip压缩包，T30、T20放在U盘根目录下升级，PC版复制到change/img文件夹下。
Q: 如何更换二维码？
A: 准备一个145*145像素、png格式、文件名为QR.png的图片文件，压缩成QR.zip文件，T30、T20放在U盘根目录下升级，PC版复制到change/img文件夹下。
Q: 更换左侧图标需要准备什么图片？
A: 更换左侧图标需要准备分辨率为92*53、png格式的图片，包括用户按钮图片、设置按钮图片、工艺按钮图片、变量按钮图片、状态按钮图片、工程按钮图片、程序按钮图片、日志按钮图片、监控按钮图片等。
Q: 用户按钮图片的命名规则是什么？
A: 用户按钮图片根据用户类型（管理员、技术员、操作员、自定义用户）和语言（中文、英文、韩文）命名，未按下状态和按下状态分别命名，例如管理员中文为ManagerPageIcon.png和ManagerPageIconOnPressed.png。
Q: 设置按钮图片的命名规则是什么？
A: 设置按钮图片根据语言（中文、英文、韩文）命名，未按下状态和按下状态分别命名，例如中文为SettingPageIcon.png和SettingPageIconOnPressed.png。
Q: 内容区图标图片的分辨率有什么要求？
A: 内容区图标图片分辨率一般为128128，部分特殊图标分辨率不同，如远程程序设置为200200，程序自启动为256256，焊接工艺相关图标为534534等。
版本历史
| 版本 | 日期 | 变更内容 | 作者 |
|---|---|---|---|
| 1.0.0 | 2026-07-1 | 初始版本 | qiuzegai |
